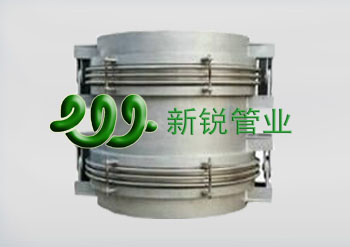

首頁復式鉸鏈型波紋補償器
發布時間:2017-12-06

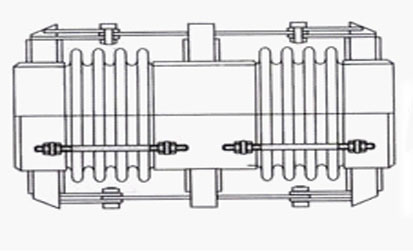

一、產品結構簡圖
二、產品特點
復式鉸鏈型波紋補償器又稱復式鉸鏈型波紋膨脹節。該產品是由中心管所連接的兩個波紋管及銷軸、鉸鏈板、和立板等結構件構成，只能吸收一個平面內的橫向位移并能接受波紋管壓力推力 的波紋補償器。
三、產品安裝使用注意事項
1.鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2.對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3.需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4.嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5.安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6.管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7.補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
8.水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9.水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10.與補償器波紋管接觸的保溫材料應不含氯。
